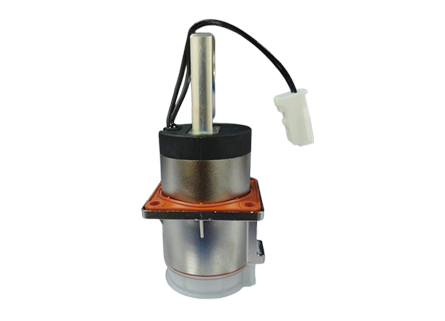

本文件主要包含我司PRC500A高压连接器的相关数据,PRC500A高压连接器设计额定电压为1500VDC,额定电流为500A,其具备360°屏蔽功能,同时满足汽车苛刻的防水要求;PRC500A高压连接器可接95-150mm²经过我司实验验证的线缆,产品主要用于电池、电机、电机控制器等场景。我司产品具有良好的电气、机械和环境性能,符合整车EMC标准,且产品型号丰富,能满足不同需求。
- 此产品应用于高压大电流的环境中
- 请正确安装、使用、维护产品;不正确使用产品可能会造成严重伤害以及损失
- 如果产品出现被修改、损坏等非正常情况,请不要继续使用,以免发生意外
- 在产品通电负载情况下,请不要插入或者拔出连接器
- 请勿长时间过载使用,以免发生安全隐患
基本参数:
额定电流(DC) | 500A Max. |
额定电压(DC) | 1500V |
温度等级 | -40°C to +125°C (含温升) |
防火等级 | UL94 V-0 |
使用寿命(次) | 100 Min. |
安全防护等级 | IP68/IP6K9K/IPXXB/IPXXD |
屏蔽 | 有 |
高压互锁(HVIL) | 有 |
温控 | 有 |
键位 | 5 种 |
